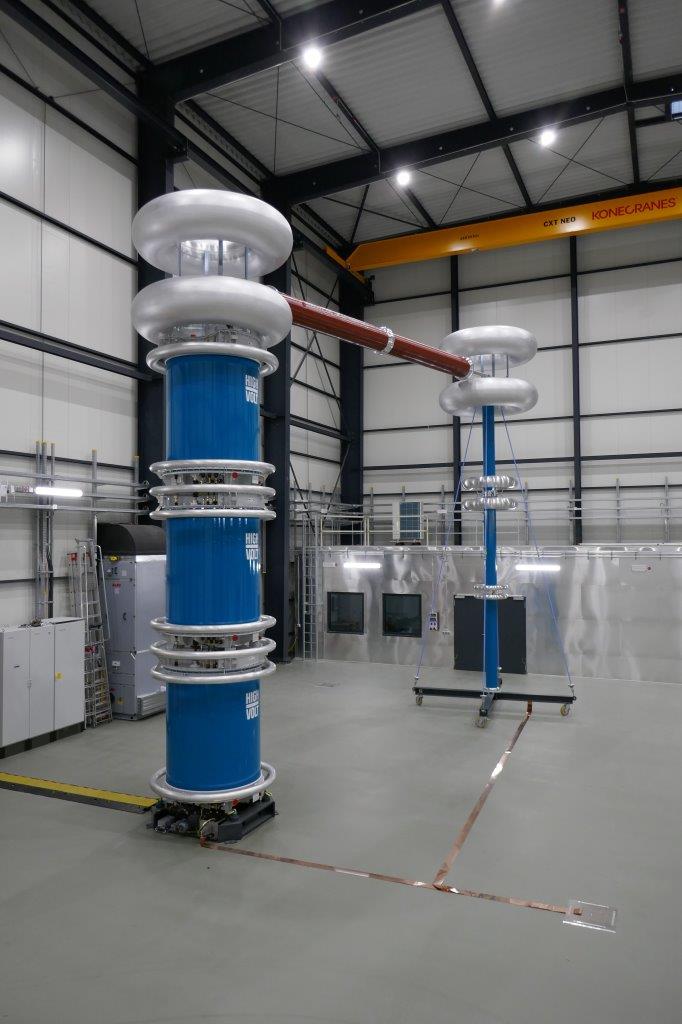

1,2 MV Gleichspannungsquelle
Die Gleichspannungsquelle besteht aus 3 gekapselten Modulen (Baujahr 2018). Es handelt sich um eine transformatorisch gestützte Greinacher-Kaskade, die beide Polaritäten erzeugen kann. Ein Spannungsteiler ist in der Quelle integriert. Die Prüfungen erfolgen nach IEC 60060-1. Mithilfe des Vorwiderstandes der Gleichspannungsquelle können auch überlagerte Stoßspannungsprüfungen durchgeführt werden. Darunter sind Prüfungen mit anliegender Gleichspannung und überlagerter Blitz-/ Schaltstoßspannung zu verstehen. Prüfungen dieser Art sind insbesondere für HGÜ-Kabel-, DC-GIS- oder DC-GIL-Anwendungen von Interesse. Zum Anschluss steht ebenfalls ein rein ohmsch abgesteuerter Isolierstützer zur Verfügung.
Technische Daten:
| Nennspannung | 1,2 | MV |
| Nennstrom | 20 | mA |
| Vorwiderstand | 2 | MOhm |
Technische Daten:

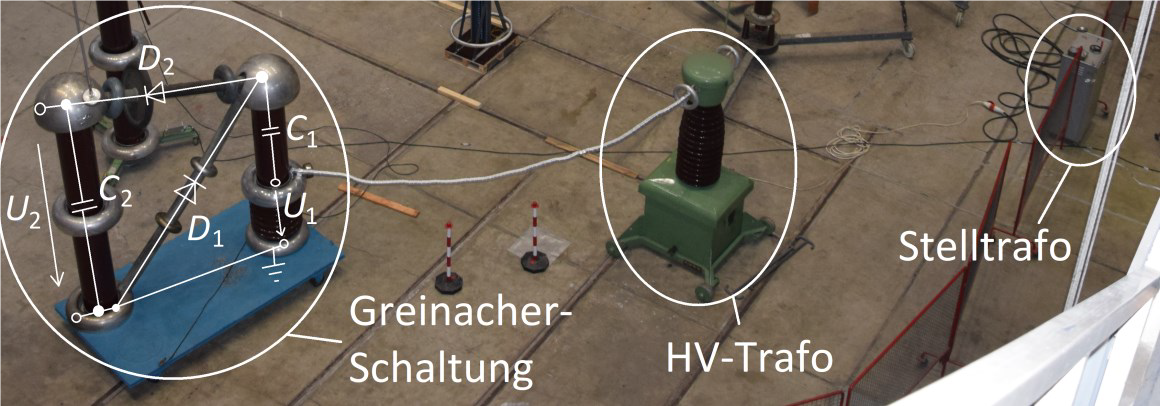

600 kV bipolare Greinacher Schaltung (aktuell nicht betriebsbereit für Prüfungen)
Die Greinacher Schaltung kann beide Polaritäten erzeugen und ist mobil einsetzbar (Baujahr 1964). Der Polaritätswechsel erfolgt durch Umdrehen der Dioden.
Technische Daten:
| Nennspannung | 600 | kV |
| Nennstrom | 10 | mA |
