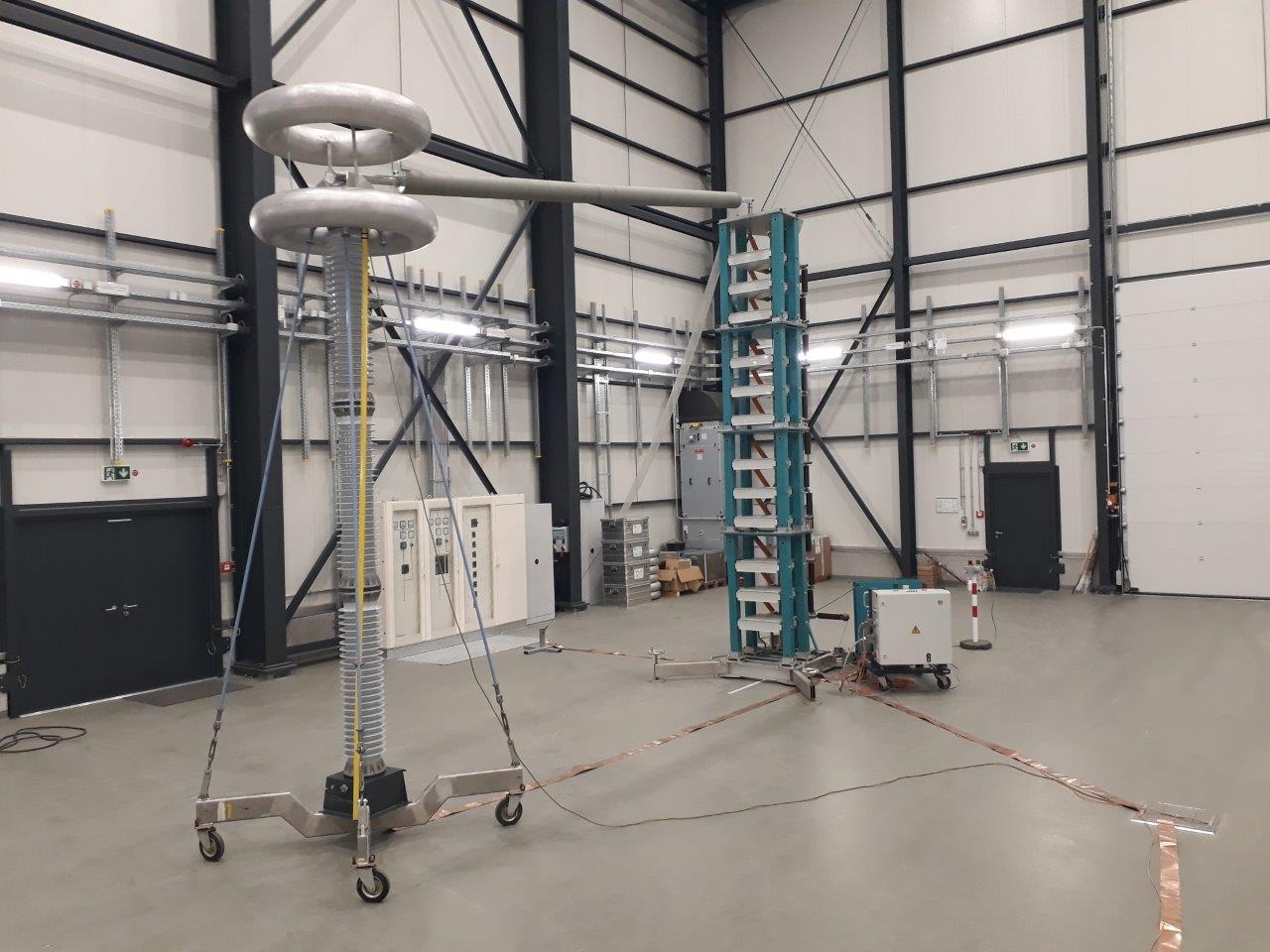

1,5 MV schwingender Stoßspannungsgenerator
Der Stoßspannungsgenerator (Baujahr 2004) arbeitet nach dem Prinzip des Marxgenerators. Er besteht aus 12 Stufen und kann zur Erzeugung von schwingenden Schaltstoß- und Blitzstoßspannungen benutzt werden. Dabei werden die Kondensatoren jeder Stufe über eine Gleichspannungsquelle parallel auf bis zu 100 kV aufgeladen. Beim Erreichen der eingestellten Ladespannung werden durch Zünden der Kugelfunkenstrecken alle Kapazitäten in Reihe geschaltet. Die Gesamtspannung ergibt sich aus der Addition der einzelnen Kondensatorspannungen. Über die äußere Schwingspule wird dem Doppelexponentialimpuls eine Schwingung überlagert. Die überlagerte Schwingung erhöht den Ausnutzungsfaktor des Generators.
Technische Daten:
- Hersteller: HighVolt
- Summenladespannung: 1,2 MV
- Energieinhalt: 30 kJ
- Stufenzahl: 12
Nach IEC 60060-2 (2010) kalibriertes Spannungsmesssystem:
- Schwingende Blitzstoßspannung: 100 kV – 1550 kV
- Schwingende Schaltstoßspannung: 100 kV – 1175 kV

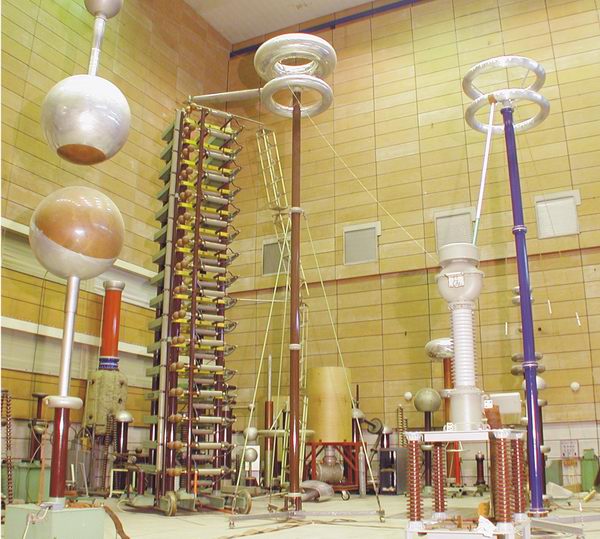

3,2 MV Stoßspannungsgenerator (aktuell nicht betriebsbereit für Prüfungen)
Der Stoßspannungsgenerator (Baujahr 1961) arbeitet nach dem Prinzip des Marxgenerators. Er besteht aus 16 Stufen und kann zur Erzeugung von Schaltstoß- und Blitzstoßspannung benutzt werden. Dabei werden die Kondensatoren jeder Stufe über eine Gleichspannungsquelle parallel auf bis zu 200 kV aufgeladen. Beim Erreichen der eingestellten Ladespannung werden durch Zünden der Kugelfunkenstrecken alle Kapazitäten in Reihe geschaltet, und die Gesamtspannung ergibt sich aus der Addition der einzelnen Kondensatorspannungen. Der Generator wird neben dem Forschungsbetrieb auch für Kundenprüfungen eingesetzt.
Technische Daten:
- Hersteller: Haefely
- Summenladespannung: 3,2 MV
- Energieinhalt: 80 kJ
- Stufenzahl: 16
Nach IEC 60060-2 (2010) kalibriertes Spannungsmesssystem:
- Blitzstoß 400 – 2000 kV
- Schaltstoß 400 – 1500 kV
Messsystem: Highvolt Digital Recorder MIA 200-12/2B
