Modell-Vakuumschalter

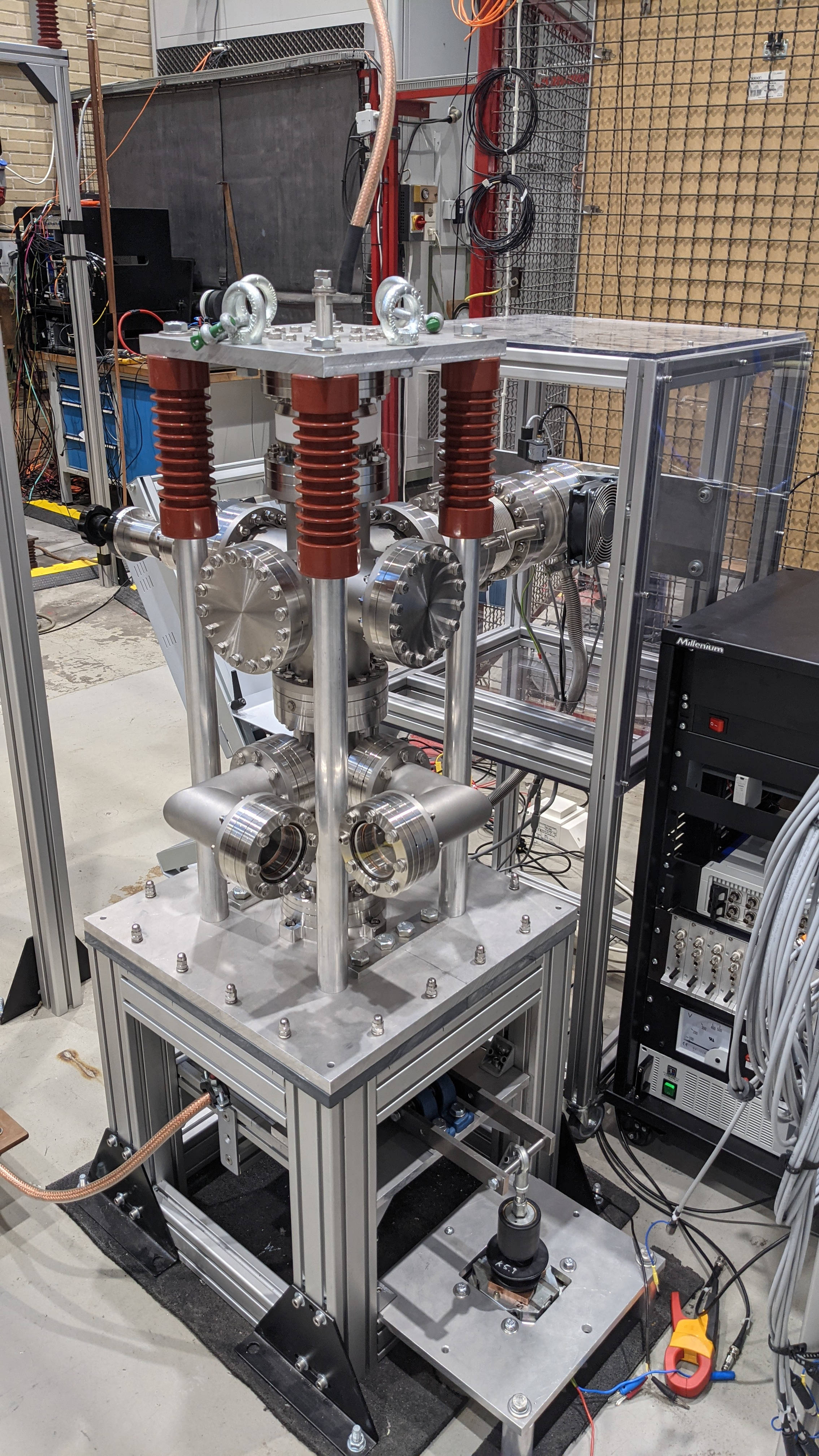

Einpoliger Modell-Vakuumschalter mit Antrieb und UHV-Pumpstand
Einpoliger Modell-Vakuumschalter mit Antrieb und UHV-Pumpstand

Einpoliger Modell-Vakuumleistungsschalter mit Antrieb und UHV-Pumpstand

  • UltraHighVacuum (UHV) Versuchskammer, überwiegend bestehend aus kommerziellen CF-Komponenten mit Kupfer-Flachdichtungen
  • Zerstörungsfreie Öffnung der Schalter-Kontakte für Untersuchungen an Schaltlichtbögen bis 35 kA eff.
  • Einfaches Tauschen der Schalter-Kontakte (RMF und AMF)
  • Winkelarme mit Spiegeln zur Aufnahme des Lichtbogens von zwei Seiten mit einer High-Speed Kamera
  • Hall-Sensor basiertes Messsystem zur Erfassung des Magnetfeldes im Kontaktspalt
  • 2-stufiger Pumpstand bestehend aus Scroll-Pumpe und Turbomolekularpumpe
  • Enddruckniveau: 1E-8 mbar
  • Druckmessung: Full-Range Messzelle von 1E-9 mbar bis 1013 mbar
  • Kammervolumen: 12 Liter
